型鋼切割機主要技術問題

及藍訊型鋼切割機的特點

一、型鋼切割機的主要技術問題

1.     型鋼切割機型材切割功能

型鋼切割機，主要用于H型鋼、工字鋼、槽鋼、角鋼等多種型材的切割；

2.     型鋼切割圖形輸入方式

由于型鋼，都由幾個面構成。而需要切割的圖案，往往會分布到幾個面上，所以所需切割的圖形，為三維圖形結構。三維切割圖形的輸入，比平面切割圖形的輸入，難度要大得多。

3.     型鋼的斜切功能

根據型鋼在實際工程應用的情況，兩工件之間，往往需要成一定角度的相互搭接（如圖1所示）。為實現H型鋼的兩件成一定角度搭接，其翼板必須切割成斜面（參見圖1）。為此，需要設備在切割此面時，必須使切割槍轉成圖1中所示的，與H型鋼軸線成一定角度的姿態。

目前很多企業生產的型材切割機，割槍不能實現這種擺放姿態，從而實現不了翼板面的斜切功能。

4.     切割槍沿型材軸向的伸縮控制

在型材上，切割各種圖案（例如切一個圓孔），這是型材切割設備必須具備的基本功能。

實現其切割，目前的型鋼切割設備，有兩種實現方式：一是切割槍能沿型材的軸向移動（參見圖1），配合切割槍的橫向移動來完成。另一種是，切割槍沒用沿型材軸向方向移動的軸，只能是送料機頭來回拉動型材，再配合切割槍的橫向移動來實現。

用型材的往復移動來實現型材上的圖形切割，由于型材有一定重量，會影響切割效率。當型材規格較大時，效果將會受到很大影響，甚至完全不可行；

                                           圖1  H型鋼翼板斜切

5.     尾料問題

不同結構的型鋼切割機，型鋼的尾料長短會有較大差別，這樣會帶給客戶不同的材料浪費。所以，尾料長度，也是衡量型鋼切割設備性能的一個很重要指標；

6.     材料推送方式

目前，世面上有兩種結構的材料推送方式：一種是材料末端推送，一種是推送機構放置在接近切割頭處，采用往復倒動推送方式。后者設備制造成本低，但使用時效率低，可靠性差。

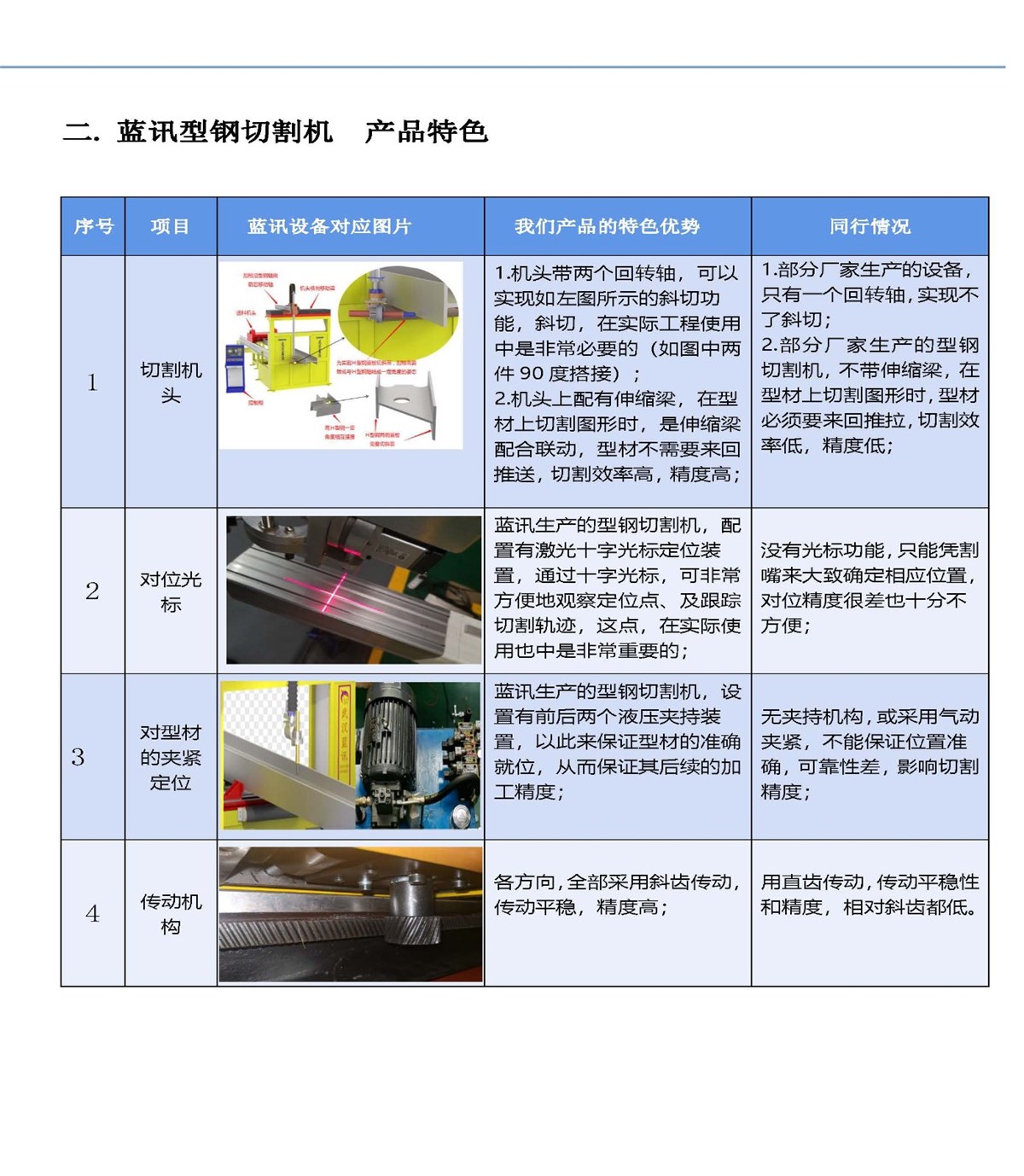

二、藍訊型鋼切割機特點

藍訊公司研發的型鋼切割機，結合實際應用，在充分分析各種應用需求的基礎上，針對以上型鋼切割機的各項技術要點，全面創新了型鋼切割機的機械結構，研發了完善的圖形輸入和切割控制軟件，所研制的型鋼切割設備，性能遠優于同行。具體表現在：

1.     能完成H型鋼、工字鋼、槽鋼、角鋼等多種型材的切割；

2.     圖形輸入方式，采用簡單的型材各面展開，用展開后的平面畫圖來完成三個面的切割圖形繪制，并即刻顯示三維圖形效果，操作非常簡單明了，且直觀形象，普通操作人員即可勝任；

3.     同時，將經常會用到的圖形，做成參數化圖形庫，極大地簡化了圖形輸入方式。公司還可根據用戶需要，添加相應的專用圖形庫。

當前已有的標準圖形庫如圖2-1及圖2-2所示：

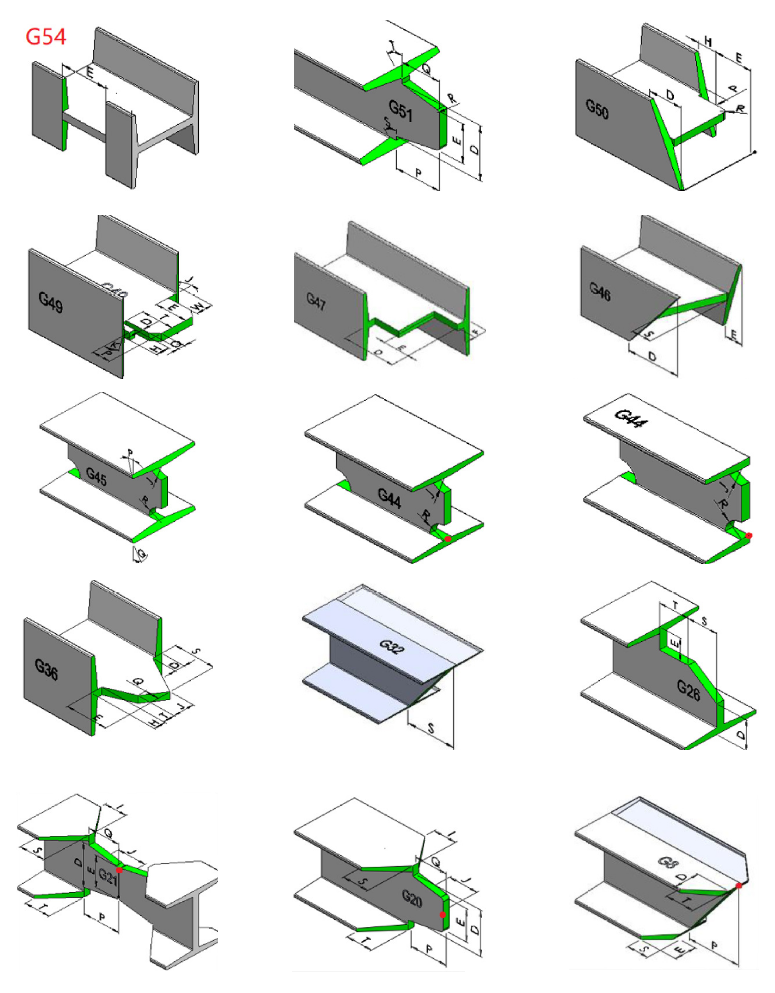

                                 圖2-1   藍訊型鋼切割標準圖形庫(H型鋼)

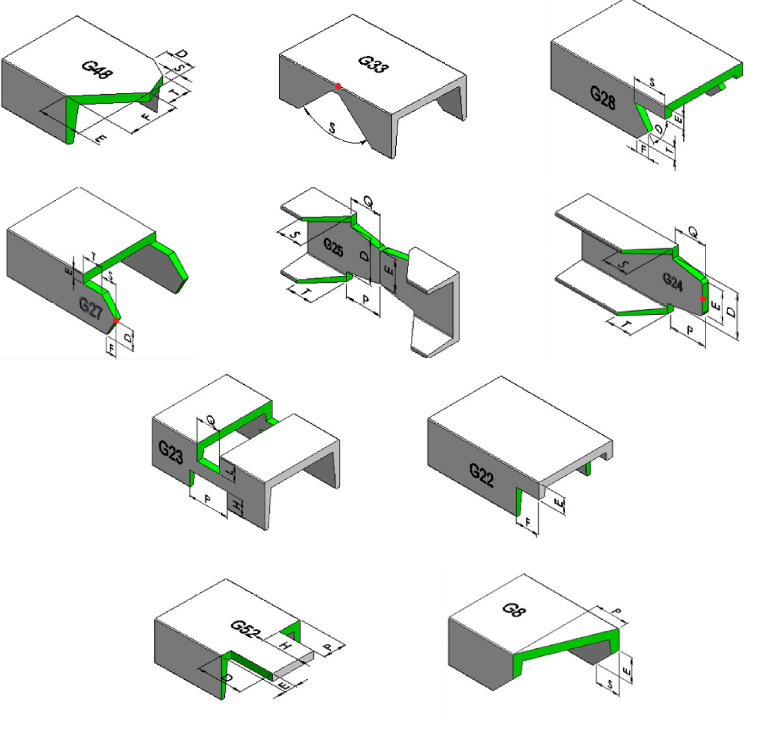

                                    圖2-2   藍訊型鋼切割標準圖形庫(槽鋼)

4.     型鋼翼板的斜切功能

型鋼切割機，設計有實現前述型鋼翼板斜切的擺軸（參見圖1），能滿足翼板各種角度斜切的需求。

5.     切割槍沿型材軸向的伸縮移動

藍訊型鋼切割機，設計有切割槍沿型材軸向伸縮移動的軸（參見圖1）。在型材上切割圖案時，都是切割槍的軸向和橫向移動來完成，型材不需要做配合移動，這樣，能很好地進行快速圖形切割，大大提高切割效率、切割可靠性和切割精度。送料機頭，只起對型材的向前推送作用。再大的型材，都能精準地推送到位，實現精確切割；

6.     無尾料

藍訊的型鋼切割設備，增加一定配置，可實現全無尾料切割。

7.     材料末端的推送方式

藍訊的型鋼切割設備，采用在材料末端的推送方式，既能保證推送精度，又能有更好的切割推送效率；

8.     其他功能特點

除以上特點外，藍訊型鋼切割機，還有以下特點：

1）  各軸全部采用伺服驅動，具有更好的精度、可靠性和維護性；

2）  采用24kg推送導軌（多數采用T軌）；

3）  推送導軌、機頭橫梁，全部采用斜齒傳動，具有更好的運行平穩性；

4）  推送采用伺服雙邊驅動，推送力更強，更平穩；

5）  設置材料前后兩端夾緊（有的廠家設備無夾緊機構），能始終確保材料與機床的準確相對位置，從而保證切割精度；

6）  夾持機構采用液壓夾緊（多數采用氣動），具有更好的夾緊可靠性；

7）  可以根據用戶需求，配置成火焰切割，或等離子切割，或火焰、等離子兩用切割。

藍訊公司型鋼切割機的以上各種性能特點，全部針對實際需求設置，請各需求單位，嚴謹審核以上功能的必要性，并以此來選購型鋼切割設備！
